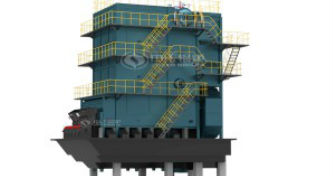

SHL系列生物質臥式熱水鍋爐
SHL系列生物質臥式熱水鍋爐雙鍋筒橫向布置自然循環水管鍋爐。該型鍋爐具有如下優特點：鍋爐具有超強出力能力。升溫快，熱效率高，占地小；爐排采用鱗片式爐排，運行可靠性極大提高；爐拱爐墻可采用澆筑方式。密封性能好，著火條件改善，環保節能，燃燒強烈；自動化程度高，運行平穩，安全可靠，使用壽命極高。
在線定制
24小時免費咨詢熱線
135-0615-1202
產品介紹
SHL系列生物質臥式熱水鍋爐技術優勢：
數控制造技術
·鋼板下料、圈園、鍋筒、管板鉆孔等關鍵加工工藝全采用先進的數控加工，減少組裝應力，延長鍋爐使用壽命。
·鋼管切割，對流管加工均采用先進的數控工藝。
·省煤器蛇形管加工由本公司的全自動蛇形管生產線完成。
·更能保證質量和交貨期。
先進焊接工藝
·SHL系列生物質臥式熱水鍋爐縱、環縫焊接均采用埋弧自動焊工藝，保證焊接質量。所有縱、環焊縫均進行100%的射線探傷。
·管座法蘭焊接，采用機器人焊接。
·鏈條爐排面板，前后煙箱面板采用數控等離子切割機切割，整齊美觀。
可靠水循環
·SHL系列生物質臥式熱水鍋爐水循環采用全自然循環，各受熱面均有相對獨立的下降管供水，確保整體水循環的安全。
大爐膛設計
·使煙氣在爐膛內停留時間加長，使飛灰、可燃氣體得到充分燃燒，提高鍋爐熱效率。
·煙氣在爐膛上升速度低，使其攜帶的飛灰量大大減少，降低鍋爐原始排放濃度。
對流受熱面
·設置多道折煙板，增加煙氣流程并起到降塵的作用，有效防止飛灰進入省煤器，造成省煤器的堵塞
·所有易積灰的部位都留有吹灰器接口，供用戶選裝各種形式的吹灰器
播料器
·播料器，均勻給料，防止回火。
調速箱
·根據生物質燃燒速率，設計合理轉速，確保燃料燃盡。
爐排/Grate
·結構先進的配風系統、司爐人員可以根據燃燒情況，合理調節前后風量。
·根據燃料的不同，我們設計了鱗片爐排、橫梁爐排、往復爐排等多種型式進行配選。
SHL系列生物質臥式熱水鍋爐的技術參數：
數控制造技術
·鋼板下料、圈園、鍋筒、管板鉆孔等關鍵加工工藝全采用先進的數控加工，減少組裝應力，延長鍋爐使用壽命。
·鋼管切割，對流管加工均采用先進的數控工藝。
·省煤器蛇形管加工由本公司的全自動蛇形管生產線完成。
·更能保證質量和交貨期。
先進焊接工藝
·SHL系列生物質臥式熱水鍋爐縱、環縫焊接均采用埋弧自動焊工藝，保證焊接質量。所有縱、環焊縫均進行100%的射線探傷。
·管座法蘭焊接，采用機器人焊接。
·鏈條爐排面板，前后煙箱面板采用數控等離子切割機切割，整齊美觀。
可靠水循環
·SHL系列生物質臥式熱水鍋爐水循環采用全自然循環，各受熱面均有相對獨立的下降管供水，確保整體水循環的安全。
大爐膛設計
·使煙氣在爐膛內停留時間加長，使飛灰、可燃氣體得到充分燃燒，提高鍋爐熱效率。
·煙氣在爐膛上升速度低，使其攜帶的飛灰量大大減少，降低鍋爐原始排放濃度。
對流受熱面
·設置多道折煙板，增加煙氣流程并起到降塵的作用，有效防止飛灰進入省煤器，造成省煤器的堵塞
·所有易積灰的部位都留有吹灰器接口，供用戶選裝各種形式的吹灰器
播料器
·播料器，均勻給料，防止回火。
調速箱
·根據生物質燃燒速率，設計合理轉速，確保燃料燃盡。
爐排/Grate
·結構先進的配風系統、司爐人員可以根據燃燒情況，合理調節前后風量。
·根據燃料的不同，我們設計了鱗片爐排、橫梁爐排、往復爐排等多種型式進行配選。
SHL系列生物質臥式熱水鍋爐的技術參數：
| 鍋爐型號 Model |
☆SHL7-1.0/115/70-M | ☆SHL10.5-1.25/115/70-M | ☆SHL14-1.0/95/70-M SHL14—1.25/130/70-M |
☆SHL17.5-1.25/115/70-M | ☆SHL21-1.0/115/70-M | ||||
| 額定蒸發量（t/h） | 7 | 10.5 | 14 | 17.5 | 21 | ||||
| 工作壓力（MPa） | 1.0 | 1.25 | 1.0/1.25 | 1.25 | 1.0 | ||||
| 額定出水溫度（℃） | 225/115 | 225/115 | 95/130 | 225/115 | 225/115 | ||||
| 回水溫度（℃） | 70 | 70 | 70 | 70 | 70 | ||||
| 受熱面積（㎡） |
本體 | 輻射 | 57.5 | 63.5 | 97.5 | 87.5 | 80.7 | ||
| 對流 | 152 | 178.9 | 243 | 263 | 315 | ||||
| 省煤器（㎡）/空預器 | 94.4/170 | 118/211 | 410/332 | 198/422 | 339/548 | ||||
| 爐排面積（㎡） | 12.2 | 18.07 | 23.2 | 27.7 | 31.0 | ||||
| 適用燃料 |
生物質 | 生物質成型顆粒燃料 | |||||||
| 應用基底位發熱值（KJ/kg） | 16240 | ||||||||
| 鍋爐熱效率（%） |
81.0 | 81.0 | 81.5 | 81.6 | 82.0 | ||||
| 鍋爐燃料消耗量（kg/h） |
1860 | 2790 | 3720 | 4650 | 5580 | ||||
| 最大運輸尺寸LxWxH(m) |
5.5/1.5/1.6 | 6.2/1.5/1.6 | 6.1/1.29/1.06 | 6.2/1.5/1.8 | 5.3/4.0/4.2 | ||||
| 最大運輸重量（t） |
3.2 | 4.2 | 7.3 | 8.5 | 10.7 | ||||
| 安裝后外形尺寸LxWxH(m) | 11.9x7.0x9.8 | 12.4x7.5x10.5 | 14.3x8.8x12.5 | 12.5x8.5x12.5 | 12.0x9.0x12.5 | ||||
